2016-08-31 李靜坤 北起意歐替
北京北起意歐替起重機有限公司

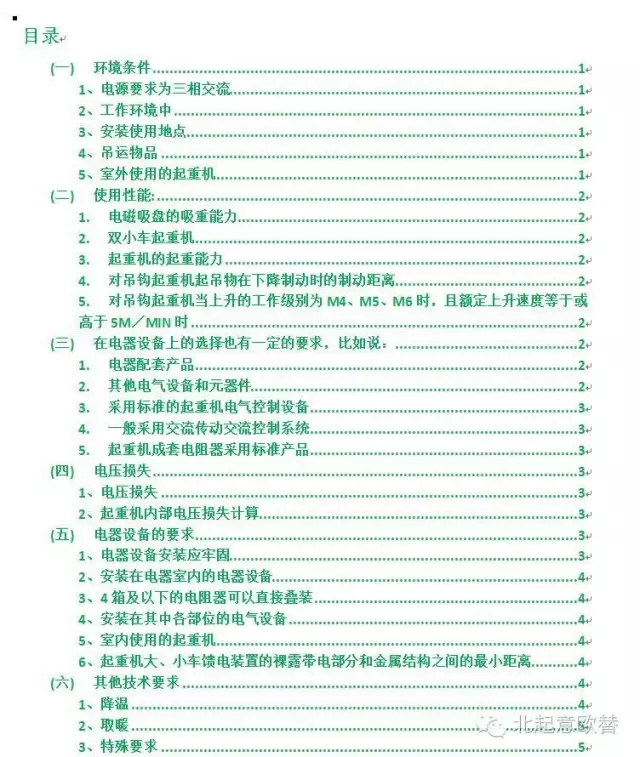

《橋式起重機電氣技術知識》
第二部分：起重機對電氣的一般要求
(一) 環境條件
1、電源要求為三相交流
頻率50HZ，電壓380V時，電動機和電器上允許電壓撥動的上限為額定電壓的＋10％；下限（尖峰電流時）為額定電壓的－15％。
2、工作環境中
不得有易燃、易爆和腐蝕性氣體。
3、安裝使用地點
海拔不超過2000米，超過1000米時要對電動機容量進行校核。
4、吊運物品
對起重機的輻射溫度不超過400攝氏度。
5、室外使用的起重機
非工作狀態的最大風壓為800PA。
(二) 使用性能:
1. 電磁吸盤的吸重能力
應不小于額定值
2. 雙小車起重機
兩小車相同機構的操作應是機可以聯動，也可以單獨動作
3. 起重機的起重能力
應達到額定起重量
4. 對吊鉤起重機起吊物在下降制動時的制動距離
（控制器在下降速度最低擋穩定運行，拉回零位后，從制動器斷電到貨物停止時的下滑距離）應小于1分鐘內穩定起升距離的1／65
5. 對吊鉤起重機當上升的工作級別為M4、M5、M6時，且額定上升速度等于或高于5M／MIN時
要求制動平穩，應采用電氣制動的辦法，保障在0.2～1.0額定負荷范圍內下降時，制動前的電動機轉速降到同步速度的1／3以下，該速度應能穩定運行。
(三) 在電器設備上的選擇也有一定的要求，比如說：
1. 電器配套產品
要有生產許可證或型號使用證或能滿足起重機要求的產品
2. 其他電氣設備和元器件
應選用起重機專用或能滿足起重機要求的產品
3. 采用標準的起重機電氣控制設備
4. 一般采用交流傳動交流控制系統
在使用頻繁或工作條件惡劣的情況下，宜采用直流傳動、控制系統
5. 起重機成套電阻器采用標準產品
如特殊需要，也可由制造廠自行設計，但必須符合GB3811－2008中相關要求。
(四) 電壓損失
1、電壓損失
交流電源供電，在尖峰電流時，自供電變壓器的底母線到起重機任何一臺電動機端子的電壓損失要小于額定電壓的15％。
2、起重機內部電壓損失計算
具體相干計算參考博客《起重機電器的計算》
(五) 電器設備的要求
1、電器設備安裝應牢固
在工作過程中，不應發生相對于主機的水平移動和垂直跳動，垂直安裝的控制柜、屏，其垂直度小于千分之12，安裝部位最高震動條件為：5～13HZ時，位移是1.5MM；13～50HZ時，震動加速度為10M／S2。
2、安裝在電器室內的電器設備
其防護等級可以為IP00，但應當有適當?shù)姆雷o(hù)措施。
3、4箱及以下的電阻器可以直接疊裝
5箱及箱疊裝時，應考慮加固措施并要求各箱之間的距離大于80MM，間距過小時應降低容量使用或采取其他措施。
4、安裝在其中各部位的電氣設備
應能方便和安全維修。走臺上和電氣室內的電氣設備前一般應留有600MM以上的通道，特殊情況下允許適當縮小，但不應小于500MM。
5、室內使用的起重機
安裝在橋架上的電器設備應無裸露的帶電部分，最低防護等級為IP10。室外使用的起重機，其電器設備如安裝在無遮蔽防護的場所時，其外殼防護等級不應低于IP33，在有遮蔽防護的場所，其外殼防護等級可以適當降低。點焊機
6、起重機大、小車饋電裝置的裸露帶電部分和金屬結構之間的最小距離
應大于30MM，起重機運行時可能產生相對晃動時，其間距應大于最大晃動量加30MM
(六) 其他技術要求
1、降溫
長期高溫下工作的起重機，其司機室應采取隔熱措施。電控設備需要采取降溫措施，司機室內應安裝風扇和電源插座等。
2、取暖
根據環境條件和用戶的要求二設置取暖設備時，應采用固定的防護方式不發光的發熱器，電熱器應盡量采用三相供電。
3、特殊要求
對在特殊環境和工況下（如室外、高溫、濕熱帶、干熱帶、有爆炸危險介質、有腐蝕性介質等）使用的起重機電氣設備，設計和選用時應滿足相應要求。
